Hé! Mint U típusú barázdák szállítója, gyakran felteszem ezt a kérdést: "Az u típusú groove szíjtárcsák kompatibilisek -e az összes típusú övmeghajtóval?" Nos, belemerüljünk ebbe a témába, és tudjuk meg.
Először is, értsük meg, mi az u típusú groove szíjtárcsák. Ezeknek a szíjtárcsáknak egyedi U -alakú horony -kialakítása van. Ennek a kialakításnak az a célja, hogy az öveket biztonságosabban tartsák a helyükön, összehasonlítva más szíjtárcsatípusokkal. Az alak segít csökkenteni az öv esélyét, hogy a működés közben lecsúszjon, ami rendkívül fontos a sima futószalag -meghajtó rendszer számára.
Most, amikor az övmeghajtókról van szó, többféle típus létezik. Van V - övek, sík övek és szinkron övek, csak néhányat említve. Minden egyes öv típusának megvan a maga tulajdonsága, és ezek a tulajdonságok óriási szerepet játszanak annak meghatározásában, hogy az U típusú horony szíjtárcsának kompatibilis -e vagy sem.
Kompatibilitás V -vel - övek
V - Az övek az ipari és autóipari alkalmazásokban használt övek egyik leggyakoribb típusa. Van egy trapéz keresztmetszetük, amelyet úgy terveztek, hogy illeszkedjenek a V -alakú szíjtárcsákhoz. Szóval, hogyan működnek az u típusú horony szíjtárcsákkal?
Bizonyos esetekben az U típusú horony szíjtárcsák használhatók V -övekkel. Az U -alakú horony elegendő tapadást biztosíthat a V -öv megfelelő működéséhez. Ez azonban nem egy - méret - illesztés - minden helyzet. Az U -horony szélességét és mélységét gondosan meg kell vizsgálni. Ha a horony túl széles vagy túl sekély, akkor a V -öv nem lép fel megfelelő érintkezést a szíjtárcsa felületével. Ez olyan problémákhoz vezethet, mint például az energiaátviteli hatékonyság és az öv korai kopása.
A flip oldalán, ha az U - Groove éppen megfelelő, akkor valójában néhány előnyt kínálhat. Például több oldalsó támogatást nyújthat a V -öv számára, összehasonlítva a hagyományos V - Groove szíjtárcsával. Ez különösen hasznos lehet azokban az alkalmazásokban, ahol az övre ható nagy oldalirányú erők vannak. Tehát, míg az U típusú horony szíjtárcsák v -övekkel működhetnek, elengedhetetlen annak biztosítása, hogy a szíjtárcsa megfelelő méretű legyen és az adott v -övhez használható.
Kompatibilitás lapos övekkel
A lapos övek egy másik népszerű választás, különösen azokban az alkalmazásokban, ahol nagy sebességű és alacsony nyomaték -átvitelre van szükség. Ezeknek az öveknek egy egyszerű, lapos keresztje van.
U Type Groove Pulley jó választás lehet a lapos övek számára. Az U -alakú horony segíthet a lapos övnek a szíjtárcsa középpontjában tartásában. Ez azért fontos, mert ha a lapos öv elkezdi a középpontját, akkor egyenetlen kopást okozhat, és akár az öv vezetése is vezethet.
Ugyanakkor, hasonlóan a v -övek esetéhez, az U - Groove Matter méretei. Ha a horony túl mély, akkor a lapos öv természetellenes módon deformálódhat, ami csökkentheti élettartamát. Másrészt, ha a horony túl sekély, akkor lehet, hogy nem biztosít elegendő központosító erőt. Tehát, ha lapos övekkel ellátott u típusú horony szíjtárcsákat használ, elengedhetetlen a megfelelő szíjtárcsát a lapos öv szélessége és vastagsága alapján kiválasztani.
Kompatibilitás a szinkron övekkel
A szinkron öveket, más néven időmérő öveket, olyan alkalmazásokban használják, ahol pontos energiaátvitelre és szinkronizálásra van szükség. Ezeknek az öveknek a belső felületén vannak fogak, amelyek a szíjtárcsa fogaival illeszkednek.
Az u típusú horony szíjtárcsák általában nem megfelelőek a szinkron övek számára. Az U -alakú horonynak nincs a fogai, amelyek a szinkron övhez való összekapcsoláshoz szükségesek. Ennek a hálónak a nélkül az öv nem lesz képes pontosan átadni az energiát, és a rendszer nem működik a tervezettnek. Tehát, ha szinkron övmeghajtó rendszerrel dolgozik, akkor a megfelelő fogprofilú szíjtárcsát kell használnia.
A kompatibilitást befolyásoló egyéb tényezők
Az öv típusán kívül vannak más tényezők is, amelyek befolyásolhatják az U típusú horony szíjtárcsák kompatibilitását az övhajtásokkal. Az egyik ilyen tényező a szíjtárcsa és az öv anyaga. A különböző anyagok eltérő súrlódási együtthatókkal rendelkeznek. Például egy sima fémből készült szíjtárcsának alacsonyabb súrlódási együtthatója lehet egy övvel, összehasonlítva egy gumiból készült anyagból készült szíjtárcsával. Ez befolyásolhatja a szíjtárcsa és az öv közötti tapadást, és következésképpen az öv -meghajtó rendszer teljes teljesítményét.
A működési környezet szintén szerepet játszik. Ha az övmeghajtó rendszer poros vagy piszkos környezetben működik, akkor a szíjtárcsa U -alakú horonya könnyebben összegyűjtheti a törmeléket egy lapos arcú szíjtárcsához képest. Ez a törmelék zavarhatja az öv és a szíjtárcsa megfelelő működését. Hasonlóképpen, a magas hőmérsékleti környezetben a szíjtárcsa és az öv anyagai eltérő sebességgel bővülhetnek vagy összehúzódhatnak, ami befolyásolhatja a rendszer illeszkedését és teljesítményét.
Kapcsolódó termékek

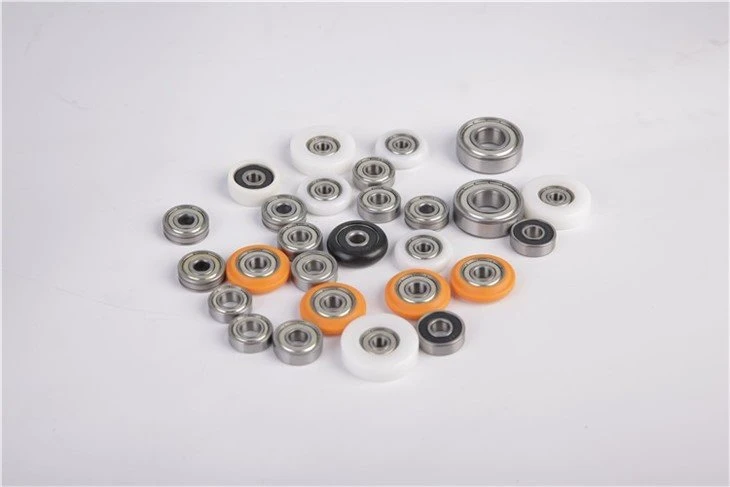

A Belt Drive Systems -rel kapcsolatban vannak más kapcsolódó termékek is, amelyek hasznosnak találhatók. Például,Ipari gördülőcsapágyaknélkülözhetetlenek a szíjtárcsák sima forgásához. Csökkentik a súrlódást és segítik a hatékony energiaátvitelt.Papírhenger -csapágyHasználható olyan alkalmazásokban, ahol könnyebb vámtáblázat szükséges, például valamilyen nyomtatási vagy papírkezelő berendezésben. ÉsAjtócsapágy kerekekolyan alkalmazásokban használják, ahol az ajtók zökkenőmentes mozgására van szükség, gyakran az öv hajtó rendszerekkel együtt.
Következtetés
Tehát a kérdés megválaszolásához: "Az u típusú horony szíjtárcsák kompatibilisek -e az összes típusú övmeghajtóval?", A válasz nem. Kompatibilisek lehetnek a V - övekkel és a lapos övekkel a megfelelő körülmények között, de nem alkalmasak szinkron övekre. Ha fontolóra veszi az U típusú horony szíjtárcsák használatát egy övmeghajtó rendszerben, fontos figyelembe venni az öv típusát, a szíjtárcsa és az öv méretét, mindkét alkatrész anyagát és a működési környezetet.
Ha az U típusú groove szíjtárcsák piacán van, vagy bármilyen kérdése van az övmeghajtó rendszerrel való kompatibilitással kapcsolatban, ne habozzon elérni. Azért vagyunk itt, hogy segítsünk megtalálni a megfelelő megoldást az Ön egyedi igényeihez. Függetlenül attól, hogy egy kis méretű DIY projekten vagy egy nagy méretű ipari alkalmazáson dolgozik, magas színvonalú U típusú groove szíjtárcsákat és szakértői tanácsokat tudunk biztosítani Önnek.
Referenciák
- "Övmeghajtók: tervezés, kiválasztás és alkalmazás" John D. Mize
- "Mechanikus tervezési kézikönyv" szerkesztette Myer Kutz
