EGYSOROS MÉLYHARÁZÁS GOLYÓSCSAPÁGY

Haza/Termékek/ MÉLYHARÁZÁSOS GOLYÓSCSAPÁGYOK (GÖRGŐS CSAPÁGYOK)/EGYSOROS MÉLYHARÁZÁS GOLYÓSCSAPÁGY
Termék besorolás

Mi az egysoros mélyhornyú golyóscsapágy





Az egysoros mélyhornyú golyóscsapágy egyfajta mechanikai alkatrész, amelyet széles körben használnak nagy sebességű és alacsony zajszintű környezetben. Szerkezete főként sugárirányú terhelést visel, és bizonyos axiális terhelést a belső és külső gyűrű hornyos kialakítása révén támogat. A csapágy többféle tömítést biztosít, beleértve a porvédő típusú és a gumi tömítőgyűrű típusát. A tömítőgyűrűvel ellátott típust a súrlódási nyomaték csökkentése érdekében jó minőségű-zsírral-előtömítették. Alkalmas motorokhoz, hajtóművekhez, mechanikus karokhoz, autógyártáshoz, légkompresszorokhoz, mezőgazdasági gépekhez és más területekhez







Egysoros Mély Groove Ball szerkezete







1748835137757

Belső és külső gyűrűk



Funkció: A magszerkezet, amely a terhet hordozza, és biztosítja a gördülő test mozgó pályáját.

Szerkezeti részletek:
Horony kialakítás: A belső és külső gyűrűs futópályák folyamatos mély ívhornyok (görbületi sugár ≈ 51,5%-53%-a a golyó átmérőjének), hogy biztosítsák a golyók gördülését.


Anyag: Magas széntartalmú krómtartalmú acél (például GCr15), az edzési keménység eléri a 60-64 HRC-t.


Felületkezelés: A futópálya szuper-kidolgozott, érdessége legfeljebb Ra 0,05 μm a súrlódási veszteség csökkentése érdekében.
Főbb jellemzők: A belső gyűrű a tengelyhez, a külső gyűrű pedig a csapágyüléshez átmeneti illeszkedéssel rendelkezik.

1748835548100
Gördülő elemek: acélgolyó

Funkció: Magközeg a terhelések átviteléhez, a gördülési súrlódás csökkentéséhez.
Műszaki paraméterek:
Anyaga: AISI 52100 csapágyacél (hagyományos) vagy AISI 440C rozsdamentes acél (korrózióálló).
Pontosság: G10 fokozat (átmérőtűrés ±0,5 μm), gömbhiba Legfeljebb 0,08 μm.


Mennyiség: A "Z+2" képlet szerint rendezve (Z egész szám), az egyenletes terheléselosztás érdekében.
Speciális változat: A kerámia golyókat (Si₃N₄) nagy{0}}sebességű/szigetelési forgatókönyvekhez használják.

1748837518261
Ketrec/rögzítő

Funkció: Az acélgolyók szétválasztása, az egyenletes távolság fenntartása és az ütközések megakadályozása

típus:

Bélyegzett acél ketrec: 08F alacsony széntartalmú acél (foszfátkezelés), Általános ipari berendezések (optimális költség)

Műszaki műanyag ketrec: PA66 + 30% üvegszál erősítésű, nagy sebességű feltételek (dm n érték > 1 × 10⁶).

Megmunkált réz ketrec: HPb59-1 ólom sárgaréz, Magas hőmérséklet / vákuum környezet (350 fokig ellenáll).

1748837684799
Kenés

Funkció: Csökkenti a súrlódást és a kopást, elvezeti a hőt és megakadályozza a rozsdásodást.

Kenési mód:

Zsírkenés (az alkalmazások 90%-át teszi ki):

Elő-töltött magas-hőmérsékletű lítium-alapú zsírral (NLGI 2. fokozat), MoS₂ adalékkal.

Karbantartásmentes{0}}élettartam: 10 000 óra (normál munkakörülmények között).

Olaj kenés:

Szintetikus szénhidrogén olaj (ISO VG 10-32) nagy sebességű jelenetekhez.

Szilárd kenés:

A mikropórusos polimer felszívja a kenőolajat, hogy megakadályozza a szivárgást (különlegesen élelmiszeripari gépekhez).



1748840021593

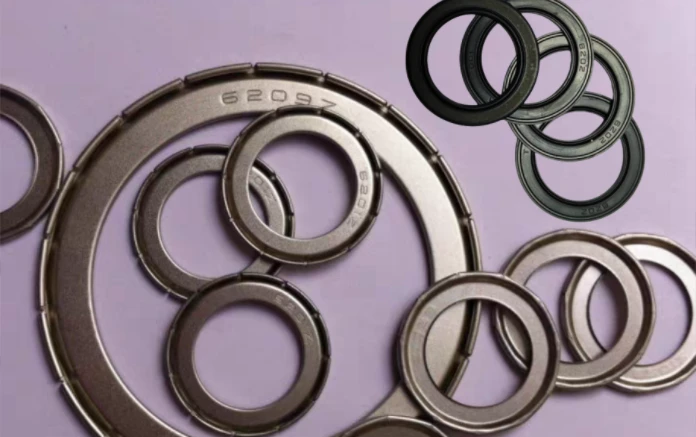

Tömítések/pajzsok

Funkció: Megakadályozza a szennyeződések bejutását és megtartja a kenőanyagokat.


Írja be Szerkezet Védelmi szint Súrlódási hatás Alkalmazható forgatókönyvek
Nyitott /

IP00

 / Tiszta környezet
Acél tömítés Bélyegző acéllemez (érintésmentes-)

IP5X

 Alacsony Porálló közepes sebességű környezet
Gumi tömítés (2RS) NBR ajakos érintkező tömítés

IP6X

 közepes Por- és vízálló (ipari általános)
Fluorgumi tömítés FKM magas hőmérsékletű anyag

IP6X

 Közepestől magasig Magas hőmérséklet/kémiai környezet



Egysoros mélyhornyú golyóscsapágyak



page-422-357                 page-335-338

page-888-140

V -Alakrés Lapos típusú nyílás L-alakhely





● A cég által kezelt terméksorozat:

1. Fő 699ZZ - Indítómotor mikromotorhoz (elektromos két-kerekű/háromkerekű);

2. 6001ZZ--Elektromos kétkerekű mobilrobogó\\motorrobogó;

3. 626ZZ műanyag-bevonatú csapágyak – ajtó- és ablakelemek mozgatásához, valamint tolóajtó-tárcsákhoz;




●A csapágy alapvető felépítése:






Egysoros mélyhornyú golyóscsapágyak mérettáblázata



6000-es sorozatú miniatűr golyóscsapágy műszaki adatok
TÍPUS Átfogó méret Alap terhelés Sebességkorlátozás Súly
d D B rsmin (Cr) (Cor) Zsír Olaj
mm KN fordulat KG
605 5 14 5 0.2 1.3 0.49 39000 46000 0.0035
606 6 17 6 0.3 1.95 0.74 35000 42000 0.0058
607 7 19 6 0.3 2.6 1.05 34000 40000 0.0076
608 8 22 7 0.3 3.3 1.35 32000 37000 0.01
609 9 24 7 0.3 3.4 1.45 31000 36000 0.016
6000 10 26 8 0.3 4.58 1.98 30000 36000 0.019
6001 12 28 8 0.3 5.1 2.38 27000 36000 0.022
6002 15 32 9 0.3 5.58 2.85 23000 28000 0.031
6003 17 35 10 0.3 6.00 3.25 20000 25000 0.04
6004 20 42 12 0.6 9.38 8.02 17000 21000 0.068
6005 25 47 12 0.6 10.0 5.85 15000 18000 0.078
6006 30 55 13 1 13.2 8.3 12000 15000 0.11
6007 35 62 14 1 16.2 10.5 11000 13000 0.148
6008 40 68 15 1 17.2 11.8 9500 12000 0.185
6009 45 75 16 1 21.0 14.8 8800 11000 0.23
6010 50 80 16 1 22.0 16.2 8300 10000 0.258
6011 55 90 18 1.1 28.1 21.2 7500 9000 0.39
6012 60 95 18 1.1 29.6 23.2 6700 8000

0.42















6200-as sorozat műszaki adatai
TÍPUS Átfogó méret Alap terhelés Sebességkorlátozás Súly
d D B rsmin (Cr) (Cor) Zsír Olaj
mm KN fordulat KG
625 5 16 5 0.3 1.45 0,74 32000 40000 0.005
626 6 19 6 0.3 2.34 0.885 34000 40000 0.008
627 7 22 7 0.3 3.35 1.40 32000 37000 0.019
628 8 24 8 0.3 4.00 1.59 31000 36000 0.016
629 9 26 8 0.3 4.45 1.95 30000 35000 0.019
6200 10 30 9 0.6 5.10 2.38 24000 30000 0.032
6201 12 32 10 0.6 6.82 3.05 22000 27000 0.035
6202 15 35 11 0.6 7.65 3.72 19000 24000 0.045
6203 17 40 12 0.6 9. 58 4. 78 17000 21000 0.064
6204 20 47 14 1 12.8 6.65 14000 18000 0.103
6205 25 52 15 1 14.0 7.88 12000 16000 0.127
6206 30 62 16 1.1 19.5 11.5 10000 13000 0.202
6207 35 72 17 1.1 25.5 15.2 9000 11000 0.288
6208 40 80 I8 1.1 29.5 18.0 8200 10000 0.368
6209 45 85 I9 1.1 31.5 20. 5 7600 9300 0.416
6210 50 90 20 1.1 35.0 23.2 7000 8600 0.463
6211 55 100 21 1.5 46.3 29.0 6300 7500 0.61
6212 60 110 22 1.5 47.5 32.5 6000 7000 0.78















6300-as sorozat műszaki adatai
TÍPUS Átfogó méret Alap terhelés Sebességkorlátozás Súly
d D B rsmin (Cr) (Cor) Zsír Olaj
mm KN fordulat KG
635 5 19 6 0.3 2.34 0.885 34000 40000 0.0080
6300 10 35 11 0.6 7.65 3.48 21000 26000 0.053
6301 12 37 12 1 9.72 5.08 19000 24000 0.061
6302 15 42 13 1 11.5 5.42 17000 20000 0.08
6303 17 47 14 1 13.5 6. 58 15000 18000 0.109
6304 20 52 15 1.1 15.8 7.88 13000 16000 0.142
6305 25 62 17 1.1 22.2 11.5 11000 14000 0.219
6306 30 72 19 1.1 27.0 15.2 9200 11000 0.349
6307 35 80 21 1.5 33.2 19.2 8400 10000 0.455
6308 40 90 23 1.5 40.8 24 7500 9000 0.639
6209 45 100 25 1.5 52.8 31.8 6700 8000 0.83
6310 50 110 27 2 61.8 37.9 6200 7300 1.082




Kína egyik legprofesszionálisabb egysoros mélyhornyú golyóscsapágy-gyártójaként és -beszállítójaként minőségi termékek és alacsony ár jellemzi. Biztos lehet benne, hogy Kínában gyártott, olcsó egysoros mélyhornyú golyóscsapágyat itt nagykereskedünk, és árlistát kapunk gyárunktól. Személyre szabott szolgáltatásért vegye fel velünk a kapcsolatot.
